履带式电加热器
履带式电加热器
一、履带式电加热器概述:
各种工业设备及大型工件在焊接前的预热,焊接后的消除应力均需进行局部热处理。以达到提高工件 质量,加强区域韧性的目的。而目前在大型工件或野外现场,设备检修中所采用的都是传统的,低效的,耗能大的高频加热,火焰加热或花大量投资专门制造超级加热炉进行热处理的传统方法。此外,在金属容器的干燥和高温加热方面采用的都是陈旧的方法。如①蒸汽管加热和水油隔套间接传导加热法,(但达不到某些高温加热要求,且容器也笨重,费工料,不易维修)。②破坏容器,采用电热棒插入式加热法(有些物料不允许与加热体接触或电热棒损坏后污染物料,且在维修时要放掉物料后才可进行)。③用电炉丝串接普通瓷管,缠绕外加热法(瓷管与容器成线接触,接触面小,热效率低,且普通瓷件易碎不安全)。
履带式加热器取代了上述传统落后的方法,是在局部加热,野外现场加热、外部加热等方面的理想产品。
二、履带式电加热器结构、用途:

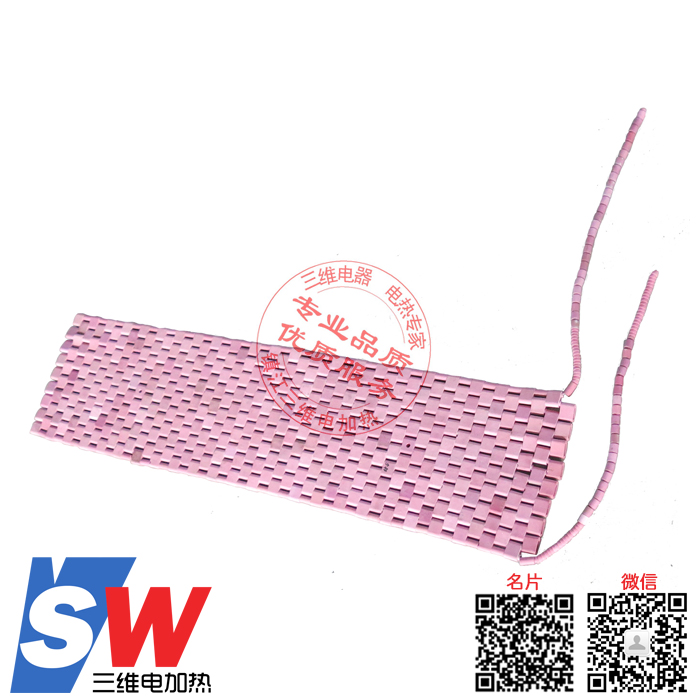

由耐高温多股优质电热丝和高强度,高耐温的瓷件按特殊工艺要求编接而成,在其长度方向有任意弯曲特性,可广泛用于各种工业设备、工件的现场热处理,各种金属容器,管道的干燥,加热升温,各种模头,模具的高温外加热等场合。
三、履带式电加热器特点:
1、具有绕性,如加热容器或管道时,可弯曲成弧形或圆形包复在表面加热,如加热大型工件,局部可采包复形式,大面积工件可采用平铺复盖形式。此外能适合各种几何形状工件的加热。
2、工作温度高、升温快、热效率高、无污染、加热均匀精确,可以实现自动控制。
3、机械强度高,热态绝缘性能好,与被加热物体接触面大,使用寿命长。
4、安装、维修方便,使用费用也低,即使内部发热材料损坏,而外部的陶瓷器件仍可回用。
四、履带式电加热器技术指标:
1.抗电强度:2000V/3分钟
2.热态绝缘电阻:>5MΩ
3.最高工作温度:1050℃
型号 |
外形尺寸 |
面积 |
电流 |
电压 |
功率 |
适用管径 |
SWD-1 |
660×330 |
2178 |
45 |
220 |
10 |
|
SWD-2 |
660×380 |
2280 |
45 |
220 |
10 |
|
SWD-3 |
360×320 |
1157 |
45 |
110 |
5 |
|
SWD-4 |
1146×310 |
3553 |
70 |
220 |
15.5 |
φ355 |
SWD-5 |
890×260 |
2314 |
45 |
220 |
10 |
φ273 |
SWD-6 |
720×260 |
1872 |
45 |
180 |
8 |
φ219 |
SWD-7 |
530×240 |
1272 |
42 |
120 |
5 |
φ159 |
SWD-8 |
450×240 |
1080 |
40 |
110 |
4.5 |
φ133 |
五、履带式电加热器安装使用须知:
1.根据设备、工件的大小,可单组件或多组件均匀布置,安装时的固定方式,可用不锈钢丝扎结或不锈钢带弯成紧固圈状,再用螺钉串接紧固。
2.从温度要求和节能考虑,应在加热器外面复盖绝缘保温层材料6~8cm和温度控制器。
3.使用时加热器不允许重叠,以免形成过热区而影响寿命。注意勿破碎瓷件,以免电热材料暴露而影响安全。
4.被加热工件须有可靠接地。工作电压不得超过客定电压的1.05倍。
