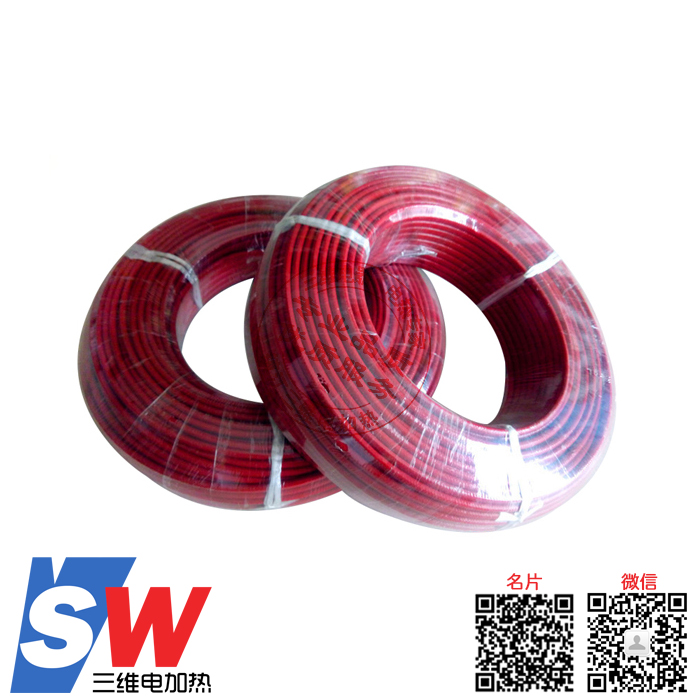

恒功率并联式三相电热带

点击查看大图恒功率并联式三相电热带
详细信息
点此询价:点击这里给我发消息
1、概述
并联式三相电热带除有并联式单相电热带性能外,特别适用于大管径、长距离的管道的伴热,且能均衡电网负载。单相采用单相供电,三相采用三相三角形供电。可用于工厂一区、二区的爆炸性气体混合物T3组场合。
2、结构原理
如结构图所示:三根并行绝缘铜铰线作为电源母线,每隔一个发热节长度依次与电源母线ab-bc-ca-ab交替循环连接,在每三相间形成连续的并联电阻。母线接上三相380V电源,各并联电阻同时发热,形成一条连续三相供电的加热带。
3、产品型号
SWW3(Q)-J3-□
□:额定功率
J3:绝缘材料:J3-F46氟塑料
Q:加强型(普通型不注)
3:芯线数3380V工作电压
SWW:并联型电热带
4、型号规格

产品型号

额定功率(W/m

****使用长度(m

流体最高维持温度计 (℃)

普通型

加强型

SWW3-J3-30

SWW3-Q-J3-30

30

330

120

SWW3-J3-40

SWW3Q-J3-40

40

280

100

SWW3-J3-50

SWW3Q-J3-50

50

275

80

SWW3-J3-60

SWW3Q-J3-60

60

250

60

5产品特点
三相电热带除具有和单相电热带相同的特点外,还有以下优点:
a、 三相电热带的****允许使用长度高于单相电热带。
b、 在大规模应用电热带的场合,能均衡电网负载。
c、 三相带由于采用三根芯线,使电热带更趋扁平,,降低了表面发热负荷,增加对管道的热传导面积,提高了电热带的热传输效率。
